一個電路中最重要的是電源電路，那么這個電源電路如何穩定持續輸出，就是大家需要考慮的問題，或者LDO等變壓器損壞，電源電壓過壓，就會損壞后記電路或者器件，該怎么處理？
工作中常用到的MCU供電電壓一般都是3.3V或者5V,下面給大家分享解析一個5V供電電源過壓保護電路。

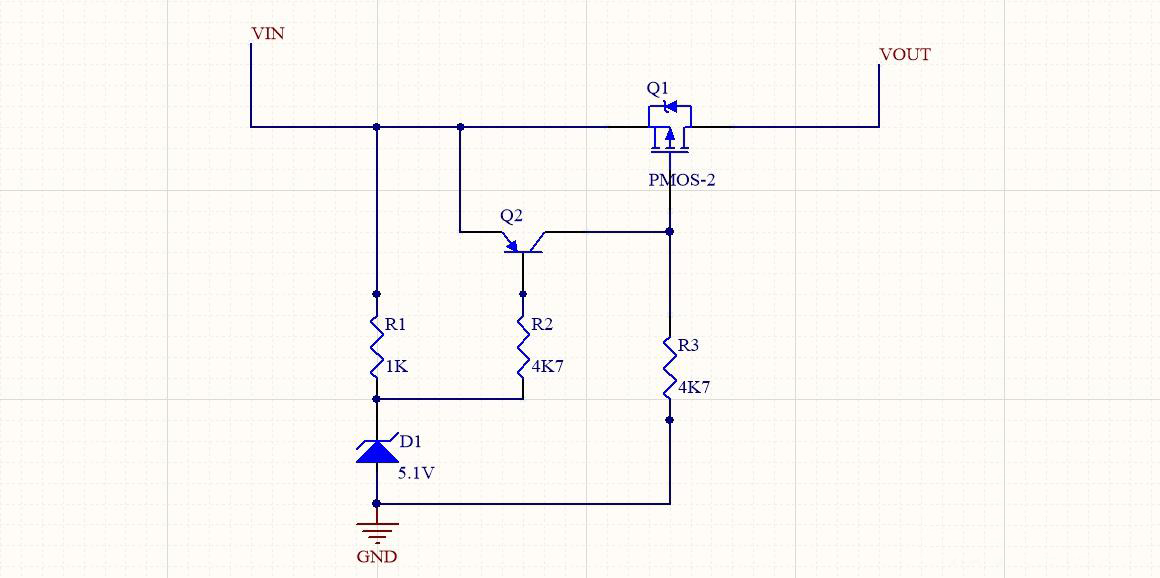

這個電路用到一個三極管，一個穩壓管，一個MOS管，三個電阻，大家可以自己先看一下這個電路，后面給大家分具體步驟解析。
輸入<5.1V

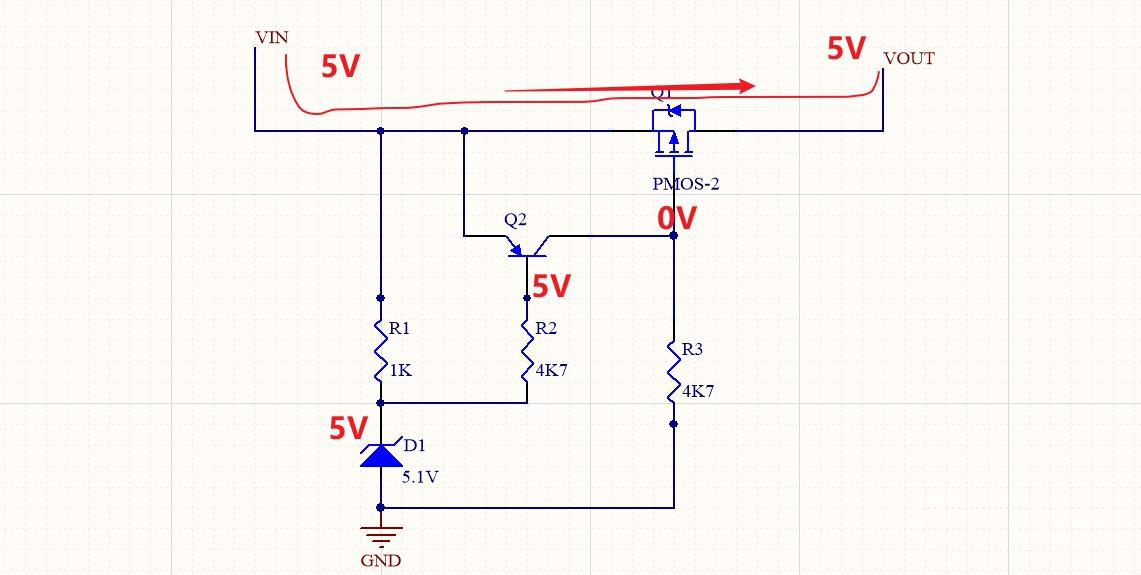

如圖，當VIN輸入電壓小于5.1V時的情況，假定輸入5V，穩壓管導通電壓為5.1V，所以穩壓管D1不導通，因此三極管Q2就不會導通，接著MOS管Q1的柵極就會被R3拉到0V,P-MOS,Vgs=-5V,p-MOS管導通,此時Vout會正常輸出5V.
5.1V<輸入<5.7V

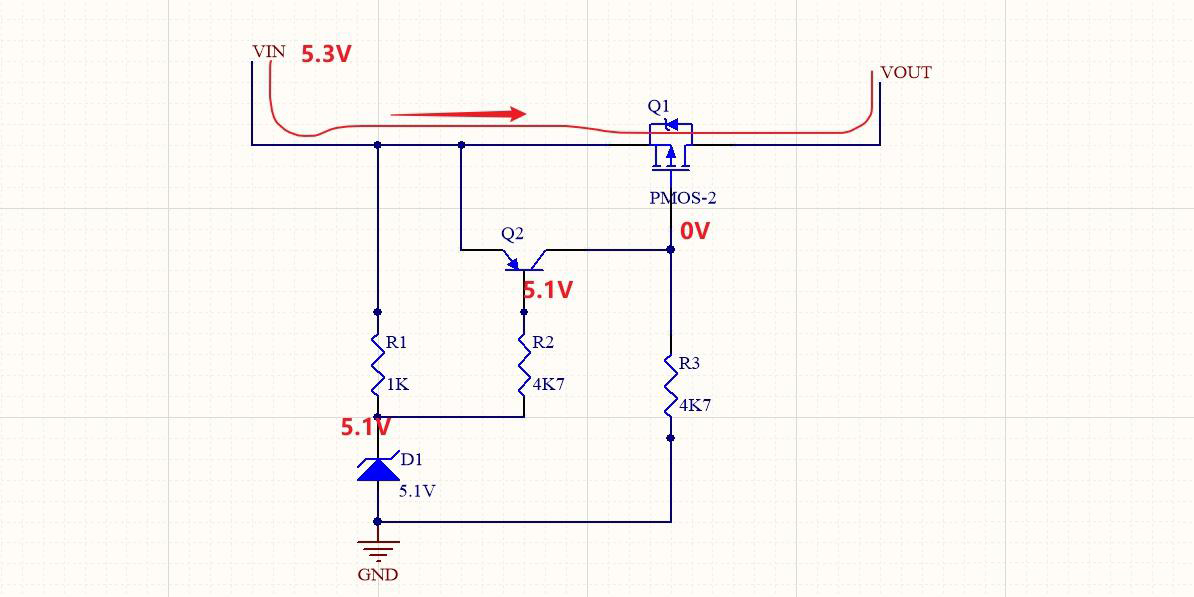

此時電源供給一個5.3V左右的電壓，穩壓管D1導通電壓為5.1V因此導通，三極管e極電壓5.3V，b極電壓5.1V，Vbe=-0.2V.因此三極管Q2還是不會導通，后面的情況和上面一樣，P-MOS會打開，VOUT正常輸出在5.3V左右。給后級正常供電。
輸入>5.7V

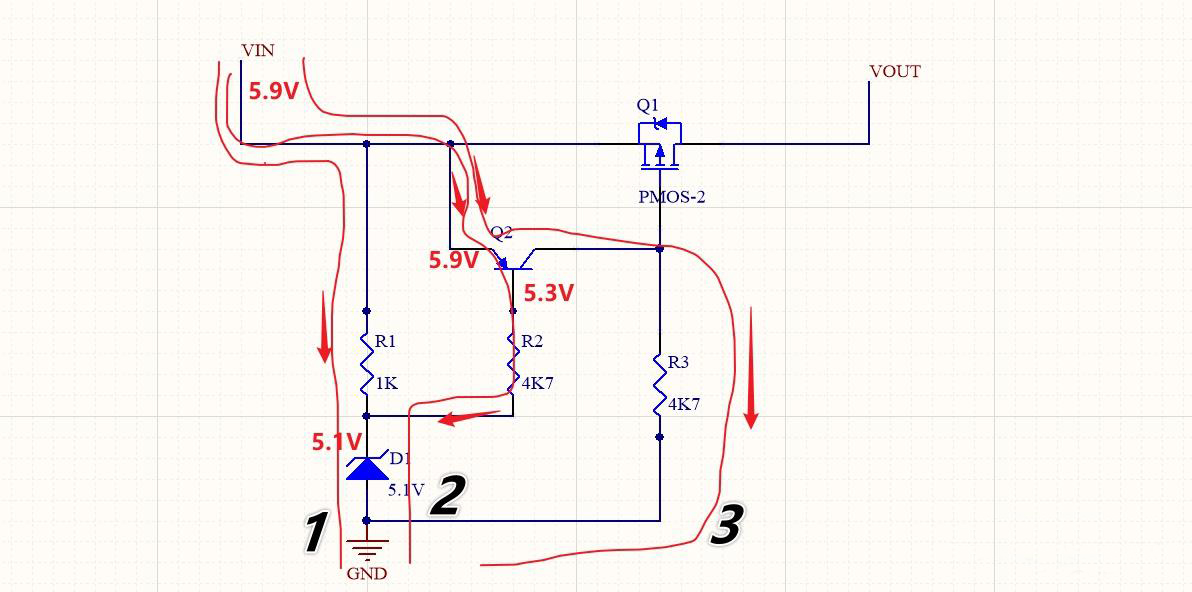

此時輸入5.9V,穩壓管開啟電壓為5.1V，因此導通，電阻R1兩端的壓降為5.9-5.1=0.8V.三極管e極電壓5.9V，b極電壓5.3V，Vbe=0.6V,三極管Q2被打開當三極管Q2打開以后，P-MOS的柵極電壓就變?yōu)?.9V，Vgs=0V.因此MOS管Q1不導通，就會沒有輸出，以保護后級電路。
