電容是構成電路的基本器件之一，也是在EMC整改手段中最便利、最有效和成本最低的手段之一。而在ESD測試中，我們會遇到一些比較明顯的測試現象，比如機器重啟或者屏幕閃屏，而這些現象有時候只需要加一個電容就能解決。本篇文章就電容的這個妙用進行探討分析。
二電容特性

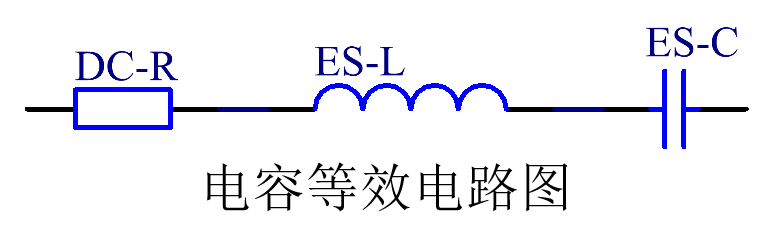

要想用好電容，首先我們需要了解電容的基本特性。實際上我們用的電容都不是理想狀態下的電容，而是由等效電感ESL、等效電阻ESR和電容ESC組成，等效電路圖如下圖所示:

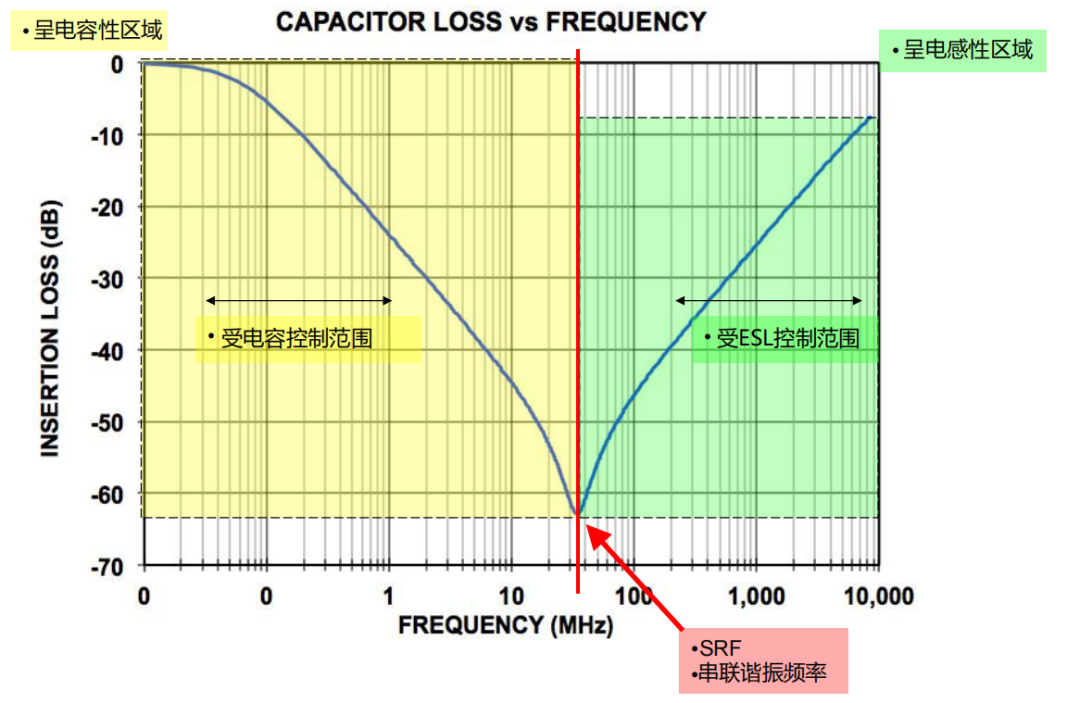

而下圖是電容的頻率曲線圖，可以看得出電容的效果和頻率有著密不可分的關系，而諧振頻率點是電容效果最好的頻率點。
而電容的使用頻率范圍則可以通過電容諧振頻率公式可以得出：

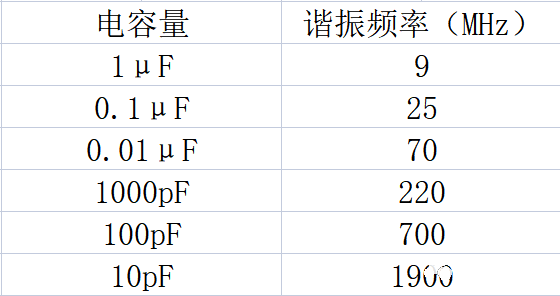

公式中的f0為電容的諧振頻率點，電容的諧振頻率點和電容的容值和寄生電感有著密不可分的聯系。下圖是小編從村田的官網整理的一些常用電容對應的的諧振頻率，在整改的時候可以參考使用。
三電容在ESD整改中的應用
在我們實際的ESD整改中，我們有時候會加電容在某些端口或者芯片引腳進行防護，但是很多時候我們對到底加多少容值的電容卻沒有頭緒，如上一小節所說，不同容值的電容有不同的截止頻率，也就是對應不同頻段的濾波效果。
其實我們放電槍放出的靜電也屬于共模干擾，靜電干擾的頻率公式為：
公式中的f為頻率，0.35為常數，tr為上升沿時間，而我們常用的靜電槍放電模型的上升沿時間為1ns-20ns，代入公式可以得出f=350MHz-17.5MHz。所以我們?cè)卺槍?duì)靜電整改加電容的時候可以選諧振頻率在17.5MHz-350MHz區間內的電容。
四整改案例
如圖，在對一款汽車儀表盤進行空氣放電10KV以上的電壓放電時，屏幕中間的屏幕背光會熄滅，在對該屏的背光電源分析時，分別對背光電源芯片的使能腳和PWM腳用接觸放電2KV嘗試復原試驗出現的背光熄滅，但都沒有成功，然后繼續在芯片的OVP（過電壓保護）的監測點進行復現，成功復現了背光熄滅的現象，但其實該引腳也有并一個100pF的電容， 但效果不佳，因?yàn)?00pF的電容諧振頻率點比較高，在相對低的頻率段效果沒有那么好，所以我們?cè)谠撾娙莸幕A(chǔ)上并一個820pF的電容然后在進行空氣10K、15K、25K放電，均沒有出現背光熄滅的現象，并且再換一臺樣機測試也是能達到一致性，說明加了820pF的電容確實對靜電的抑制起到了很好的作用。

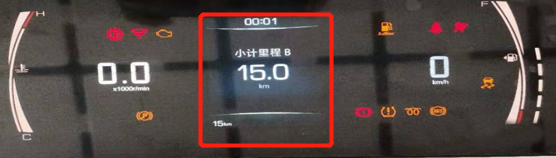

（空氣放電10KC以上時屏幕中間的背光熄滅）

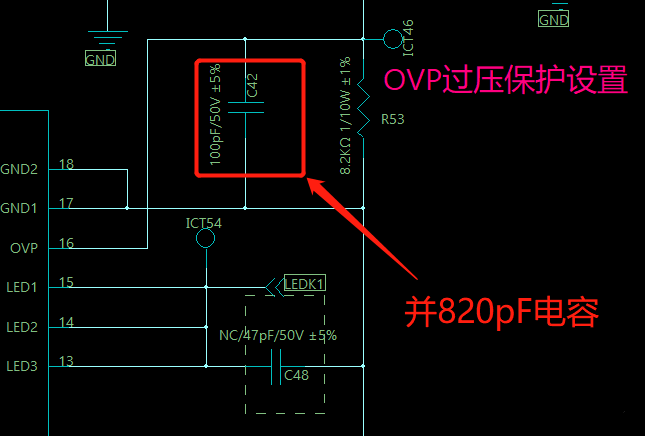

（并820pF的電容）
