NPN型三極管和PNP型三極管這是按三極管按結構分類的,NPN型是兩塊N型半導體以及一塊P型半導體組成,如下圖左圖;而PNP型三極管一塊N型半導體以及兩塊P型半導組成,如下圖右圖。作為電流放大器件,它有三個電極,分別是集電極C,基極B,發射極E。

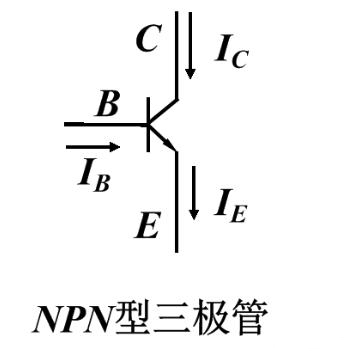

NPN型三極管的工作原理
如下圖所示,定義:從基極B流至發射極E的電流叫做基極電流IB,從集電極C流至發射極E的電流叫做集電極電流 Ic。注意的是:這兩個電流的方向都是流出發射極的。以硅管為例,基極B電流在輸入電壓 大到一定值產生,基極電流的變化,會引起集電極電流很大的變化,同時變化滿足一定的比例關系:Ic=βIB,β叫做三極管的放大倍數,這就是三極管的放大作用,這時候是發射極正偏、集電極反偏,此時處于線性區,但是隨著電流的增大,增大到無法再大的程度時候就會進入飽和區,除了放大區和飽和區其實還有一個區,那就是截止區,這是三極管沒有導通時候的狀態。

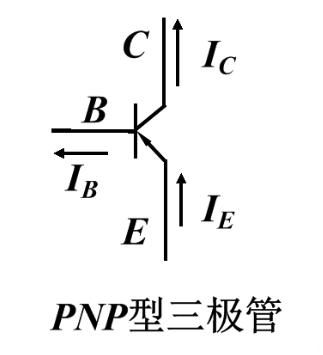

PNP型三極管的工作原理
PNP型三極管的工作原理與NPN型工作原理其實差不多,只不過導通時候發射極E極電流流向基極B
三極管應用
由于具有電流放大作用,因此經常用于信號放大,例如數碼屏驅動 、MOS管驅動,還有開關作用,例如負載通斷、多諧振蕩、電平轉換等
