對電路設計人員來說，元器件的溫漂是一個頑疾，例如穩壓二極管對溫度的依賴性。為了獲得穩定的電壓，工程師將具有不同溫度特性的穩壓二極管進行適當組合，為負載提供理想的電壓值。這通常通過串聯兩只二極管，來實現簡單高效的穩壓效果。
廠家常將兩只穩壓二極管封裝在一起，實現溫度系數幾乎為零的穩壓效果
將兩只溫度互補型穩壓二極管串聯
串聯兩只溫度互補型穩壓二極管，可以實現近乎為零的溫度系統。
如果電路需要12V穩定電壓，可以選擇兩只溫度系數正好相反，絕對值一致的穩壓二極管，并將它們串聯使用。其中，一只穩壓管的穩定電壓為3V，另一只為9V，或者其他電壓值組合，只要兩者的穩定電壓相加為12V即可。
也就是說，在溫度升高或下降時，如果一只管子的壓降下降，另一只管子的壓降就升高，反之亦然。對于負載來說就得到了12V的電壓，兩個管子的溫度系數的很大程度上相抵消，總溫度系數幾乎為零。
將一只穩壓管與一只普通Si管串聯
如果不能實現適當?shù)姆€(wěn)壓二極管組合，也可以使用普通Si二極管。讓普通Si二極管的負溫度系數將穩壓二極管的正溫度系數抵消掉，只剩下殘余量。
這種補償方法容易實現，因為管芯比較廉價，串接工藝也比較簡單，一般二極管廠家就是通過這種內接溫補二極管方法實現高穩定穩壓二極管的。

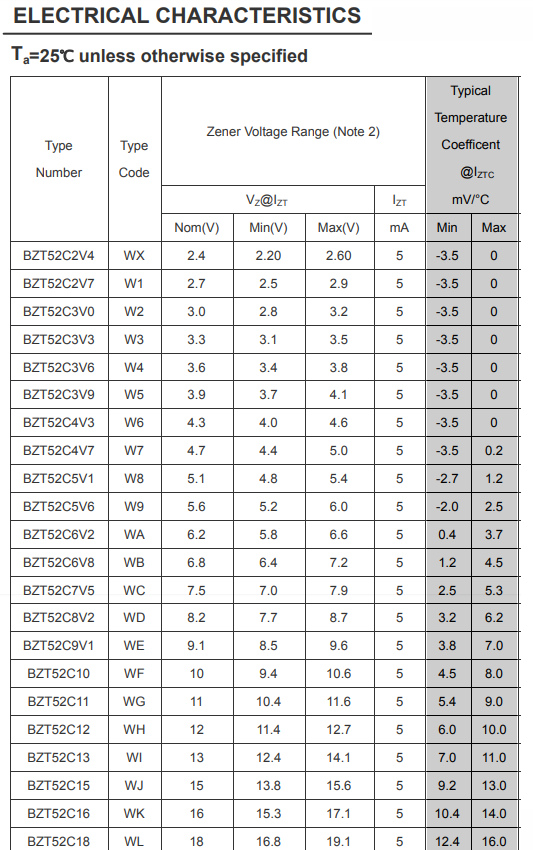

BZT52C系列穩壓二極管的溫度系數
將溫度系數互補型器件串聯的做法具有普遍意義，除了穩壓二極管，用串接法進行溫度補償?shù)姆椒ㄟ€適用其他高精度電子元器件，如晶振等。
