場效應管電路圖工作原理及詳解
1.如何分辨三個極？
首先，來看看常見的SO-8封裝場效應管
共有八個腳，顯然會有幾個腳內部是相連的。
第1步： 確定場效應管PIN1（第一腳）
方法：芯片上會用一個小圓點標示出PIN1，它一般會在芯片的左下角。
第2步： 確定場效應管其他腳
方法：從PIN1開始，逆時針方向依次為2，3，…..6，7，8腳。
第3步： 確定三個極。
D極單獨位于一邊，而G極是第4PIN。剩下的3個腳則是S極。
它們的位置是相對固定的
常見的NMOS管4816：
請注意：不論NMOS管還是PMOS管，上述PIN腳的確定方法都是一樣的。

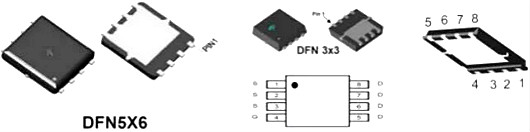

外形上來看，DNF封裝的場效應管仍舊有8個腳，但已經變成貼片形式，節約了高度，散熱性能更好些。但其PIN腳極性還是一樣排列。
還有Ultra SO-8封裝的場效應管：
Ultra SO-8封裝的場效應管相對DFN封裝厚度上有點增加，PIN1,2,3直接相連成為S極。
接下來，看看6個腳的TSOP-6封裝場效應管：
PIN1,2,5,6為D極；
PIN3為G極；
PIN4為S極。
同樣是6個腳，SOT-363封裝場效應管則為雙場效應管：
最后，3PIN腳的場效應管： （1）SOT-23
PIN1為G極；PIN2為S極；PIN3為D極。
另外一種3PIN腳的場效應管： （2）TO-252
2.它是N溝道還是P溝道的呢？
先從簡單的開始，拿最常見的3PIN腳場效應管（SOT-23）講起。
先找到場效應管的G,S,D三極。
紅表筆（+極）接D極，黑表筆（- 極）接S極：
如果，二極體值低于0.700V以下。
交換表筆：
黑表筆（- 極）接D極，紅表筆（+極）接S極：
二極體值高于1.200V以上。
則可以判斷，此場效應管為PMOS管。
如果兩次測量的結果相反。則為NMOS管。
判斷溝道的方法已經介紹了，接下來簡單談下依據。
場效應管（絕緣柵增強型）的G極與S極、D極之間絕緣；而S極與D極在沒有導通之前內阻很大，也可以簡單認為是斷開的。因此，G，D，S之間用二極體檔測量時，應該是兩兩都不相通。
以上是在沒有考慮場效應管內部的寄生二極管的前提下得出的結論。
而實際上，在測量判斷溝道類型時，這個存在于DS極之間的體內二極管（寄生二極管）才是關鍵！
3PIN腳的說過了，再來看看6PIN腳的場效應管（ TSOP-6封裝）：
在PIN1無法辨認的情況下，如何靠萬用表判斷三極？
判斷原則：
6PIN中相通的4PIN是D極。
之后，對照圖確定出G極，S極。
G極，D極和S極知道后，N溝道P溝道的判斷方法和前面還是一樣：
測量的二極體值相反時，為PMOS管：
DFN封裝和Ultra SO-8封裝的場效應管因?yàn)橥庑为?dú)特，一眼即可辨認D極，其他兩極也就好依從判斷，用不著萬用表。
場效應管無法用眼睛辨認PIN1時，怎樣用萬用表找G、D、S極？
判斷原則：
單邊4PIN全通的是D極。
之后，對照下圖確定出G極，S極。
根據場效應管有一邊存在小小的倒角，仍然能確定PIN1。
至于最后一種場效應管： SOT-363封裝雙場效應管
因?yàn)樗膶ΨQ性，只要正面朝向自己，無論怎樣擺放，左下角都可以認為是PIN1。
所以，在主板上更換這種場效應管時，完全不用擔心裝反的問題。即使裝反了，一樣可以正常使用。
三極腳位好判斷，溝道類型判斷還是和前面一樣。
測量的注意事項：
以上都是在場效應管沒有被接入任何電路的情形下，進行的測量。
如果場效應管在板時進行測量，測量的值會受到所在電路的影響，有可能會誤導判讀。 建議在板測量出異常時，最好取下進行一次復判。
測量前，最好用表筆金屬針頭部分短接場效應管G極與S極，以釋放場效應管G極可能殘留的靜電電荷。因?yàn)镚極如果存在靜電電壓可能會造成D與S極處于導通狀態，而引起誤判。
我們這里測量用的是數字萬用表。（當調至“二極管檔”時，紅表筆是正極（+），黑表筆是負極（-））
如果使用指針式萬用表，注意紅黑表筆上電壓極性剛好相反，請注意測量的結果應該顛倒才對。
3.能測量出場效應管是好是壞嗎？
小結：
將萬用表調至“二極體檔”，用表筆分別接觸三個極，測量兩兩之間的值，并交換位置。這樣會有六種組合，測到6個值。
這其中只有1個值會低于0.700V以下（0.200V以上） ——為良品
否則 —— 為次品
測量中，當紅表筆接G極，黑表筆接S極之后，有可能在接下來測量
DS這組值時，發現DS間竟短路了，二極體值接近0.001V。 本來在前面剛測量過是好的。有些場效應管短路很快就消失了，而有些則需要較長時間才恢復。
這同樣是因?yàn)閳鲂?yīng)管GS極間存在一定的極間電容，測量中引入的電壓在上面殘留。如果電壓極性剛好符合場效應管導通條件，此時測量DS間當然就會表現為短路現象。只有當GS極間電容上的電荷漏光或消散完后，DS間才會恢復截止?fàn)顟B(tài)。
解決的辦法是：
用表筆金屬針頭部分短接場效應管G極與S極，釋放場效應管GS極間電容上殘留的電荷。 如果再次測量DS間仍然短路，才能判定場效應管短路了。
小結：“場效應管的開關條件”
前面解決了場效應管的接法問題，接下來談?wù)剤鲂?yīng)管的開關條件：
控制極電平為“ ？V ” 時場效應管導通（飽和導通）？
控制極電平為“ ？V ” 時場效應管截止？
不論N溝道還是P溝道場效應管，G極電壓都是與S極做比較
N溝道： UG>US時導通。 （簡單認為）UG=US時截止。
P溝道： UG<US時導通。 （簡單認為）UG=US時截止。
但UG比US大（或小）多少伏時場效應管才會飽和導通呢？
飽和導通問題：
這要看具體的場效應管，不同場效應管需要的壓差不同。
在筆記本主板上用到的NMOS可簡單分作兩大類：
信號切換用場效應管： UG比US大3V---5V即可，實際上只要導通即可，不必須飽和導通。比如常見的：2N7002，2N7002E，2N7002K，2N7002D，F(xiàn)DV301N。
電壓通斷用場效應管： UG比US應大于10V以上，而且開通時必須工作在飽和導通狀態。常見的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。
PMOS管則和NMOS條件剛好相反。
示例1：
NMOS管：2N7002E
示例2：
NMOS管：AON7406
示例3：
PMOS管：AOD425
隔離作用：
如果我們想實現線路上電流的單向流通，比如
方法1：加入一個二機管
方法2：加入場效應管
此處場效應管實現的功能就是：隔離作用。
所以，所謂的場效應管的隔離作用，其實質也就是實現電路的單向?qū)ǎ拖喈?dāng)于一個二級管。
但在電路中我們常用隔離場效應管，是因?yàn)椋?/div>
使用二級管，導通時會有壓降，會損失一些電壓。而使用場效應管做隔離，在正向?qū)〞r(shí)，在控制極加合適的電壓，可以讓場效應管飽和導通，這樣通過電流時幾乎不產生壓降。
示例1：
PMOS管：AOL1413 作用：隔離
筆記本主板上的隔離，其實質是將適配器電壓（+19V）和電池電壓（+12V左右）分隔開來。不讓它們直接相通。但又能在拔除任意一種電源時，保證電腦都有持續的供電，實現電源無縫切換。
筆記本電腦中用到的隔離場效應管只有兩個。
下面我們來分步討論一下它的原理，為了方便，隔離場效應管都用二級管代替表示。
問題：為什么在不用適配器時，還要用Q1隔離12V呢？
一種解釋是：
人們在使用筆記本電腦時，經常會同時插上適配器和電池。如果遇到電網停電，筆記本會自動切換到電池12V供電。這個時候適配器雖然不再供電，但仍相連在筆記本上。如果沒有Q1隔離，12V電壓會直接進入適配器內部的輸出電路，有可能燒毀適配器。
問題：如果不用Q2隔離，同時插上適配器和電池會怎樣？
現象是： 大電流。
當然這只有在維修穩壓電源上才可以看到：電流直接達到穩壓電源的最大值6A以上，短路燈狂閃。
不用Q2隔離，或者是Q2被擊穿短路時大電流的原因
電池電壓一般是在12V以下，我們就將其看作12V。19V電源呢，我們也可以當作一個大電池，那么一個19V的電池和一個12V的電池如下相連，導線中電流會是多少呢？
經過兩次等效，就相當于將一根導線兩端接到7V電池的兩端。
導線的電阻極小，如果我們認為它是0.1歐姆。那么在導線中流過的電流會是70A
穩壓電源的最大電流一般是6A左右，所以會出現大電流報警。
而正常的電池充電電壓是經過芯片精密控制的，一般只比電池實際電壓高出一點點，以保證電流不會過大造成電池過分發熱。
當Q2隔離管擊穿短路后，長時間的超負荷工作，極有可能損壞適配器。
場效應管作用總結：
如果場效應管用作開關時，（不論N溝道還是P溝道），
一定是寄生二極管的負極接輸入邊，正極接輸出端或接地。否則就無法實現開關功能了。
所以，N溝道一定是D極接輸入，S極接輸出或地。
P溝道則相反，一定是S極接輸入，D極接輸出
如果場效應管用作隔離時，（不論N溝道還是P溝道），寄生二極管的方向一定是和主板要實現的單向?qū)ǚ较蛞恢隆?/div>
筆記本主板上用PMOS做隔離管的最常見，但也有極少的主板用NMOS來實現。
